Форум по системам видеонаблюдения и безопасности.

Забыл подключить резисторы в линию сирены и лампы ошибка линий пропала. В параметрах отключил УДП и ОПВ, ошибка линии УДП пропала, линии ОПВ горит. Фото-0961.jpg Также горит желтым Общая. Поставил 1,2 зоны в режим охраны, 3 зону в пожарный режим Фото-0960.jpg При постановке на охрану все датчики сра...

Собрал схему (1СШ объемные датчики - 2, 2СШ магнитоконтактные датчики - 2, 3СШ датчики дыма - 2) включил прибор все индикаторы неисправности горят желтым. Как настроить прибор в конфигураторе, не пойму что значит зона что раздел. Зона 1,2.3 это номера СШ? Можно настраивать прибор без симки пока нет ...

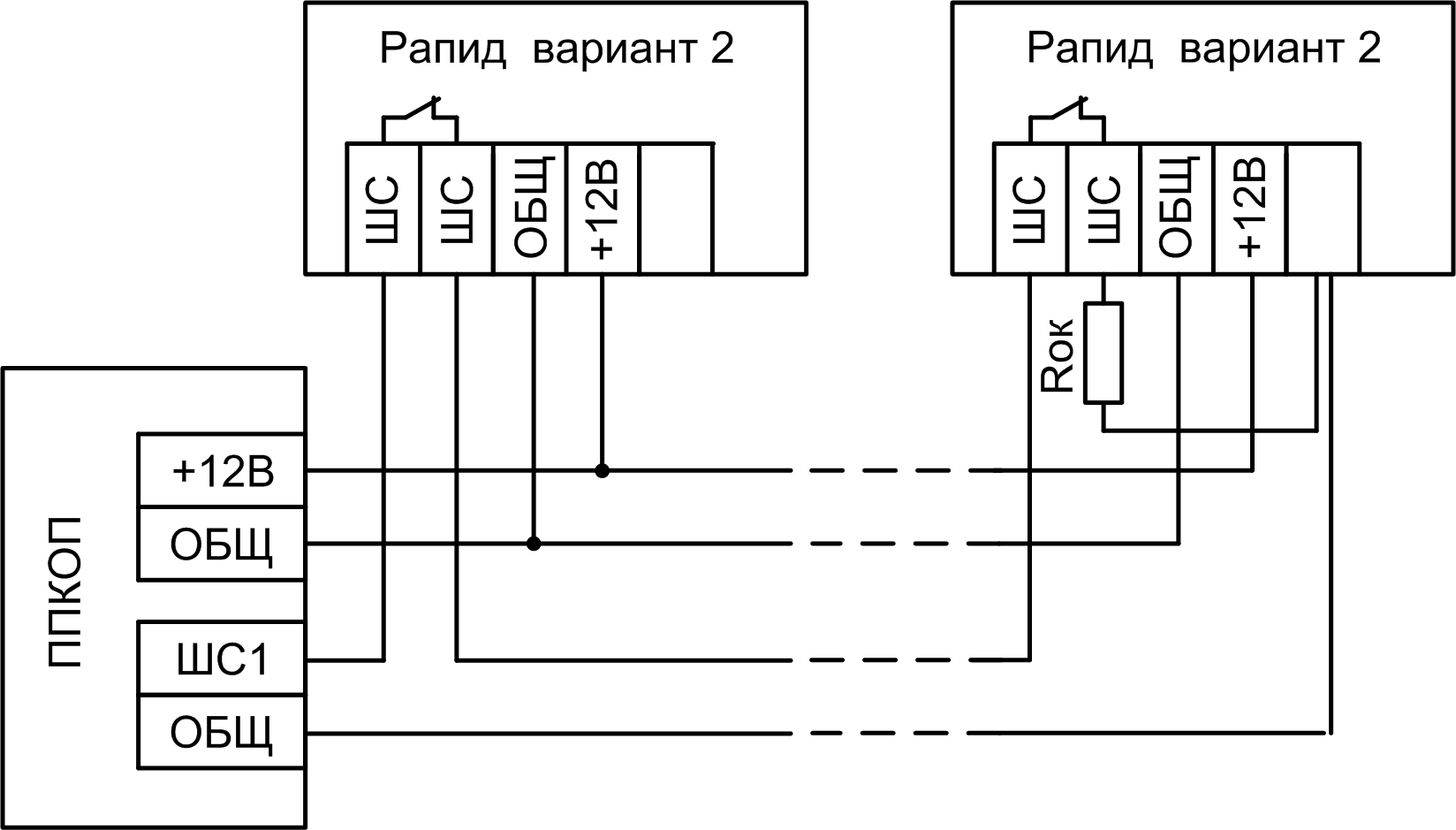

в схеме гранита представлена такая схема подключения датчика а вот в схеме самого датчика Рапид в.2 представлена почему-то другая схема подключения какую использовать?

Если указано подключение к порту ОБЩ можно подключать к любому из имеющихся на плате?

Рустам писал(а): 2) С Рапидами всё правильно - и кабели соединять на клеммах (а не скрутками в воздухе)

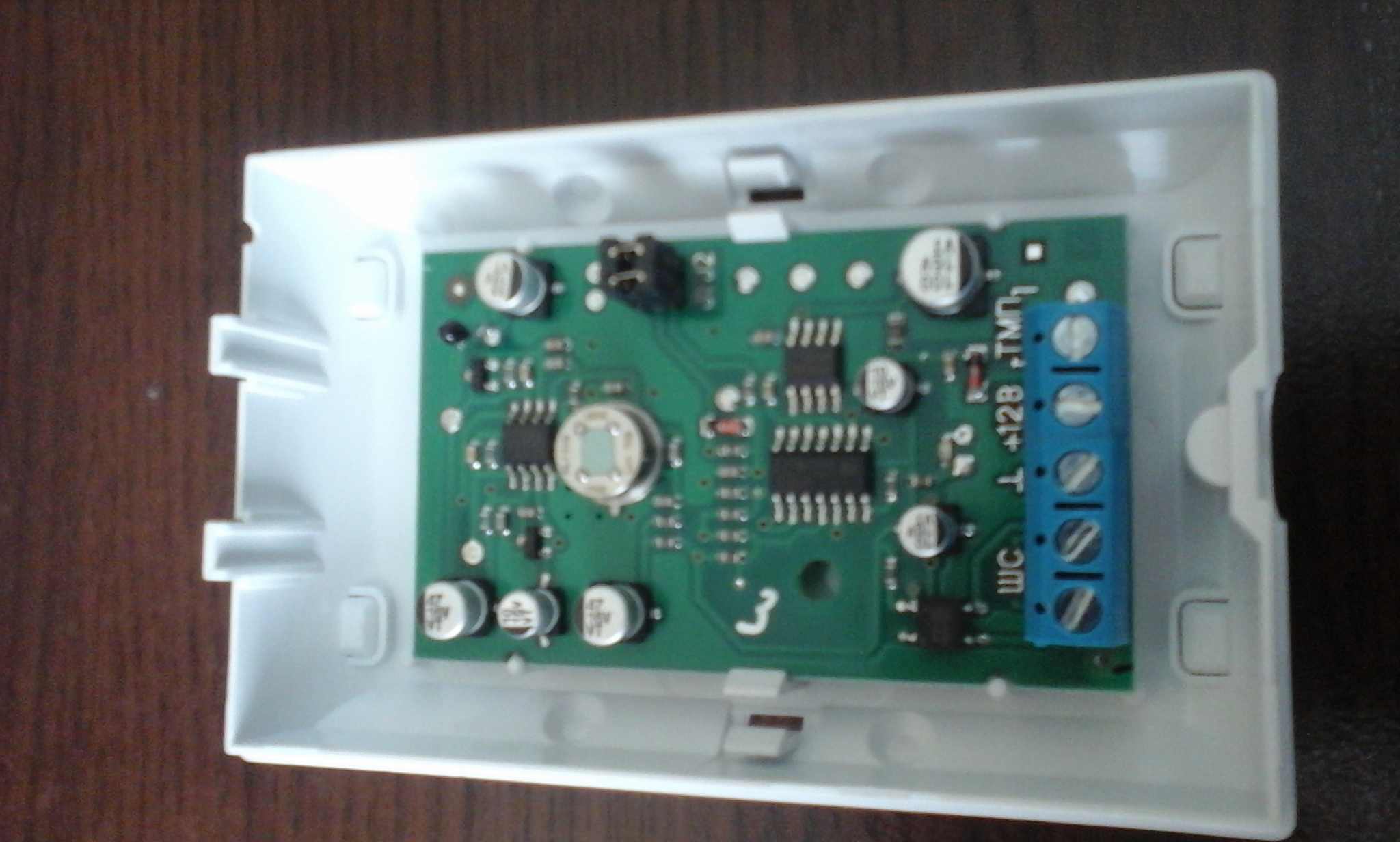

На каких клемах соединять общие провода, в рапид2 5 клем есть еще контакт ТМП?

и как все это хозяйство подключить с учетом 3х шлейфов?

Герконы подключаем по этой схеме? Touch Memory по какой из схем подключать у меня с подсветкой 4 провода?

Только инструкция, только хардкор! :Search: П.С. К слову датчиков типа ИП 212-141 должно быть минимум три на 1 помещение. Иначе по пожарным нормам не проходит. Признаться я пожаро-охранными приборами в первые занялся, в электрических схемах не очень силен я не электронщик, но сигнализацию поставить...

Помогите пожалуйста с подключением и настройкой Гранит 3А-GSM с нуля.
Можно нарисовать наглядную схему подключения: гранит3а - 2 извещателя магнитоконтактных(ИО 102-2) - 2 извещателя охранных(рапид в.2) - 2 извещателя пожарных (ИП 212-141) - 1 оповещатель (гром 12К) - 1считывательТМ.
