Микрофон к IP камере

[orskiy]

Это не активный микрофон, к нему всё равно нужен микрофонный усилитель для этого модуля. Если и будет работать, то очень тихо.

Работает. Скорее всего дичь, но есть усилитель для динамиков. Если так подсоединить, то будет работать?

[orskiy]

Схема работает, только надо 5 вольт. На подсветки они есть только во время работы. Потыкал по остальным пинам и не нашел 5.
какие резисторы лучше использовать, чтобы из 12 получить 5в?

[kROOT]

Вот качество звука в реальных условиях на качественный капсюль без всяких усилителей https://youtu.be/l7k5NM_5Peg

[AlienP666]

5 Вольт можете попробовать найти на плате с помощью мультиметра или найти распиновку для этой платы.

[VitoTLT]

Болтается у меня уже три года уличная куполка от безымянного Okayvision. Совершенно случайно зашёл в web-ку этой камеры и обнаружил возможность выставлять кодек и частоту дискретизации по аудио...
Блин, почему XM не может также сделать?

[unmoved]

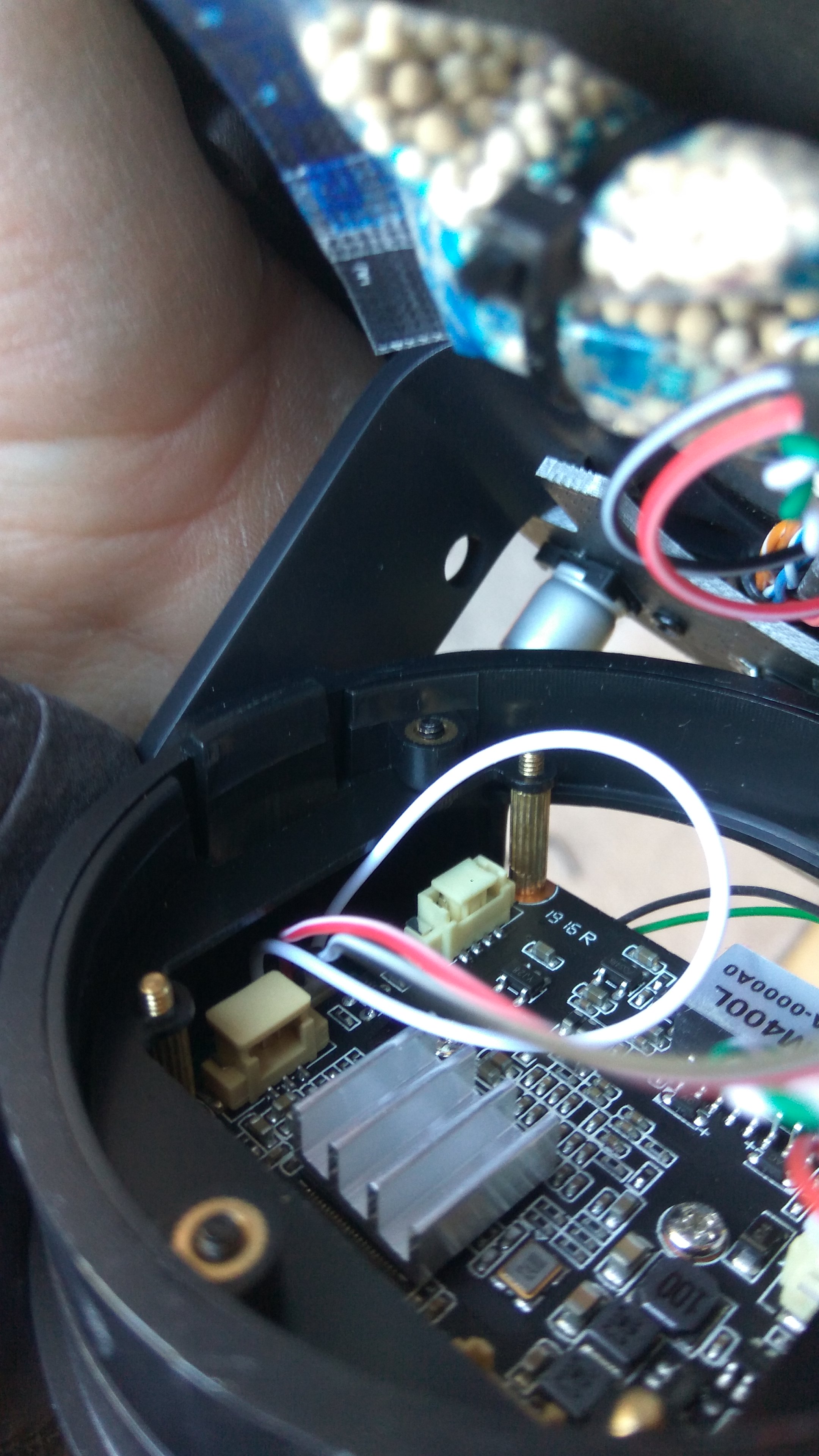

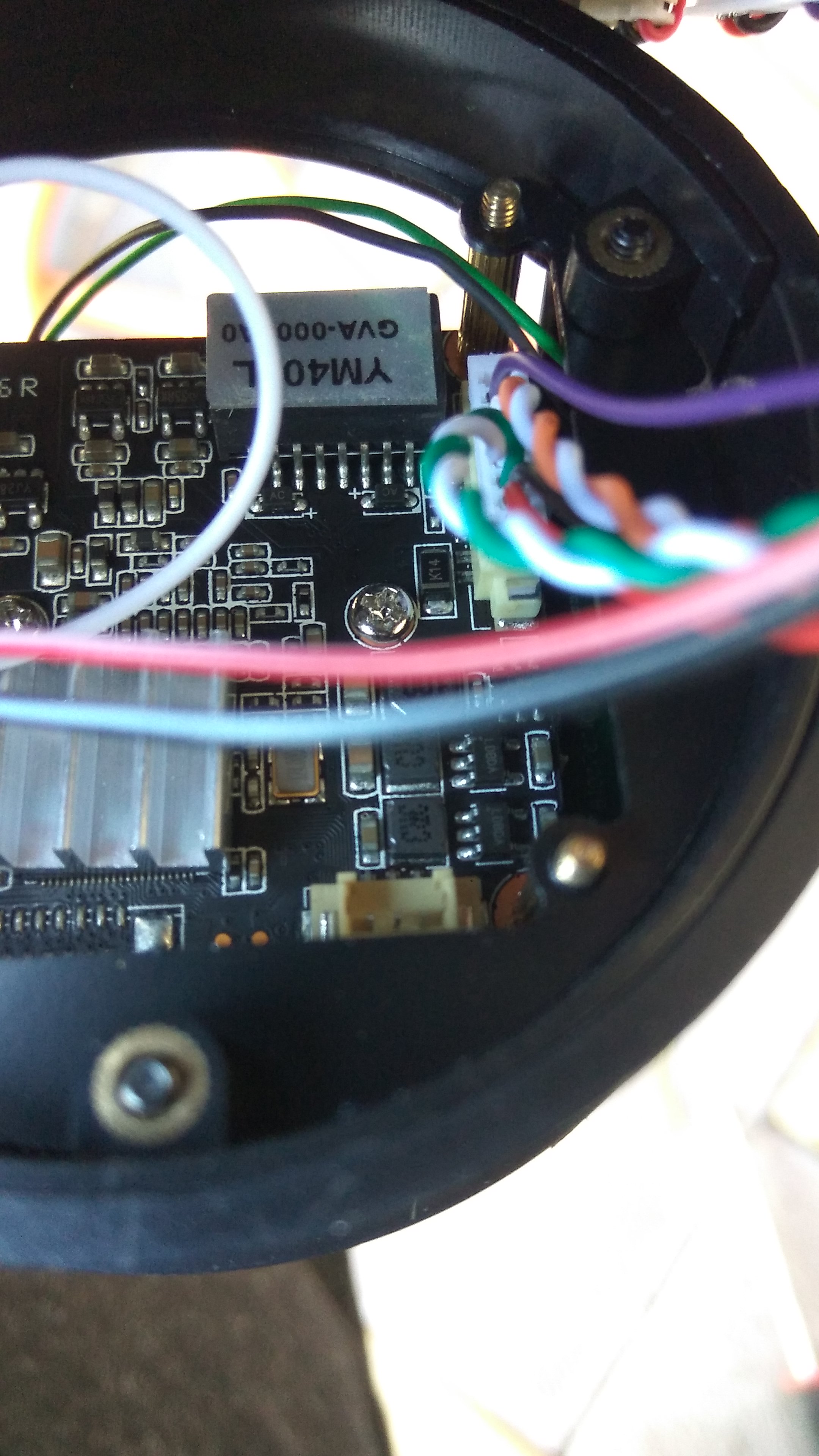

купил https://ru.aliexpress.com/item/32996464 ... 33ed8uC3p8 камеру, в описание написано, что есть микрофон, продавец говорит, что с микрофоном в РФ не отправляет, ответа куда и какой подключить, я от него не добился, скажите пожалуйста, куда его подключить.

[AlienP666]

Плату снимите, снимите все "навесы" и сфотографируйте с двух сторон нормально- в хорошем качестве.

[kROOT]

Активировать в меню звук и тонкой отверткой держа металл пальцами дотрагиваться до каждого доступного контакта выводов, как пошел фоновый звук, значит это аудиовход. Это универсальный способ.

[Dzmitry]

подключил капсюль к модулю IVG-80X20PS-S (2235+XM530) - звук есть.. но очень тихо....может есть какие-то варианты его усилить?)

[VitoTLT]

Подключить через усилитель MAX9814

[Dzmitry]

Подключить через усилитель MAX9814

спасибо за информацию, может есть схемка как его подключить при наличии его, модуля и капсюля?

[kROOT]

подключил капсюль к модулю IVG-80X20PS-S (2235+XM530) - звук есть.. но очень тихо....может есть какие-то варианты его усилить?)

В XM530 нормальный усилитель, может капсюль со слабой чувствительностью? Если ставить усилитель, то громкость будет запредельная.
Кстати, Hi3516EV200 IMX307 похоже не доделана схема усиления или в прошивке косяки, шумы и звук еле слышно.
